■ 爺の自作レポートその1(不定期ですが・・・)
読者の皆さん初めまして。初々しい新人の登場です(^^ゞ

今回、WC−201用のLGA775クリップ発売に際し一から組立の機会があったのでレポートします。

まずはケース選び
  スタイルがお気に入りのBZ5-556-122とした
 M/BはASUSのP5GDC-VDeluxe。 DDR2(しかもオーバークロック)に対応し、PCI-Expressも対応だ。
  CPUはプレスコットPen4-3.0GHz勿論リテール品

それにしてもドデカイFanだこと

ASUSのP5GDC-VDeluxe

P5GDC-VDeluxe
BZ5-556-122
BZ5-556-122
pen4
CPU
プレスコットPen4-3.0GHz
TOP-450P5
TOP-450P5
WC-LGA775
WC-LGA775
WC-HDD
WC-HDD


格好悪いしトレンドは
WC-201だよねぇ〜

電源はTOP-450P5

cpu_fan
勿論、WC-LGA775クリップ必須だね
奮発してWC-HDDも取り付る
序でにPCAC-CBKも5インチベイ最下段に設置する。

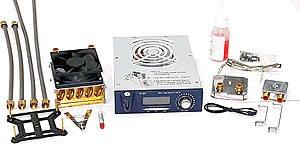

WC-201
WC-201

さ〜て、構成紹介も終わったので実際に組んでいくことにしよう。

マザーにCPU取付る
LGA775になってピンがマザー側なので誤ってピン折るとマザー交換だね

ケースにマザー取り付ける前に
WC-LGA775クリップも忘れずに付けておこう
前述通り、WC-HDDも予めHDDに取り付けておく

先ず最初はWC-201の水漏れチェック
実際に取り付ける環境と同様にヒートシンク&チューブを取り付けよう

※CPUヒートシンク・GPUヒートシンク・サブラジエータ等面倒だからと取り付けずシリカチューブのみループさせて水漏れチェック完了。

実際に組んだらチューブ接合部から水漏れなんて事にならないよう大事なM/B・CPUを守る為にも、ここは手抜きせず完璧を期して、各ヒートシンク・サブラジエータ等を振ってみて水漏れが起きていないことを確信してほしい。

尚、水漏れチェックなので同梱の不凍液は実際に組み付ける迄大事に取っておき、ここでは精製水だけで行おう。

水漏れチェックが終わったら、実際にPCケースへ組み込む為一端水抜きする訳だが、
  その際、メインラジエータ等のチューブ接合口に付いているゴムパッキンを紛失しないように。

さて、PCケース内にチューブの配管を行っていこう

今回は前述通り、CPUとHDDのクーリングを行う

※GPUは今回なし。オンボードVGAだからね。PCI-Express対応のグラフィックカード調達したらレポートします。

[メインラジエーター]



[CPUヒートシンク]



[WC−HDD]



[拡張ラジエーター]



[メインラジエーター]

となるように配管する。

WC-LGA775の組み込み
WC-LGA775の組み込み
’朶- 前
その1
配管-  後
その2
G朶-全体
全体
ここでワンポイント!!
^^^^^^^^^^^^^^^^^^^^^^^^^^^
後からVGAクリップを取り付けたいとか
ポンプ故障で交換したいとか、
後々のメンテナンスを考慮して
チューブは無闇に切断せず図のように
ケースの外にメインラジエーターが
完全に出る位余裕を持たせた方が吉である。
既に精製水満タンに入っている状態で
チューブ配管変更を考えて組んでほしい
又いきなりM/Bに電源入れるのではなく、WC201だけ通電し水流と水量をチェック。
ポンプ動作していない状態で注水しても
タンク内だけしか入らず、
このぐらいの余裕は欲しい
いきなり通電 し水量足りずにCPUが焼け死んでも(Athlonなら焼き鳥)後の祭りだ。

この時TOP-P100Dが有ると超便利だ!!。電源単体でON/OFF出来る。

蒸留水を水位レベルH、付属不凍液を必ず入れ循環させる。
流石にWC-HDDとサブラジエータも付けている為、水位が直ぐ下がるので補給
ちゃんと循環している事を確認し、マザーに電源接続しなおして電源投入(緊張の一瞬!何台組んでもこの感触堪らないよねぇ)

熱いと云われるLGA775も水冷のお陰で50℃を下回っている。

  WC-201を中心に自作レポートをお送りした
  更にXPインストールも行い、必要アプリのインストール&設定も行った

  紙面の都合で詳細は次回に委ねるが・・・S−ATAなHDD/BIOS設定/BIOS更新なのか
  電源の所為では無いのにOS起動しないとか、シャットダウン後暫くすると再起動してしまうとか不穏な動きを確認している。検証結果は改めて・・・

 次回はGPUヒートシンクの増設をお送りする予定。
  既設WC201に増設(水抜きは極力せず手抜きモードで)と云う暴挙を試みるお楽しみに

  まぁ反面教師になれば良いかなと・・・良い子はまねしないでね!!

セッティング完了!
セッティング完了!

-
