仕 様 / 外 観 / 寸 法
● 仕様一覧
商品名
SilentCool430改
電源規格
ATX電源 PowerSupplyDesignGuide Ver2.3
定格 出力 / MAX 出力
定格350W / MAX430W
+12Vライン管理
12V 1 〜 12V 2
メインコネクタ
24pinコネクタ（+12V1ラインから供給） 本体直結
+12Vコネクタ（CPU用ライン）
4pin+4pinコネクタ 本体直結
S-ATAコネクタ
3ヶ
ペリフェラルコネクタ/FDDコネクタ
3ヶ / 1ヶ
PCI-E 6pin コネクタ
1ヶ
ファンコントロールコネクタ
+12V1ラインから供給 約5V〜12V(可変)で電力供給します
保護機能
過電流保護(OCP) ／ 過熱保護(OTP) ／ 過電圧保護(OVP)
安全規格
各種安全規格認証、EMI承認、CE、CB、TUV、FCC、CL
RoHS
適合品
保証期間
お買い上げ日より1年 / オーバークロックでの使用はサポート対象外です。
型番
TOP-430CK
JANコード
4947828202550
販売期間
2010/07/12〜販売中
SilentCool430改 スペック 表
| 商品名 | ACinput | Wattage | 3.3V | 5V | 12V1 | 12V2 | -12V | 5VSB |
| SilentCool430改 | 88-115V | Max. | 24A | 20A | 20A | 20A | 0.3A | 2.5A |
| Combined Watt | 130W | 336W | 3.6W | 12.5W | ||||
| 350W | ||||||||
| Max | 430W | |||||||

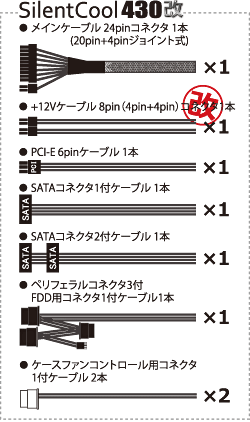

SilntCool430改 コネクタ数一覧表
メインケーブル20pin+4pinジョイント式コネクタ
x1
+12Vケーブル4pin+4pinジョイント式コネクタ
x1
SATAコネクタ
x3
ペリフェラルコネクタ
x3
FDD用コネクタ
x1
PCI-Eコネクタ6pin
x1
ケースFANコントロール用コネクタ（ペリフェラル）
x2

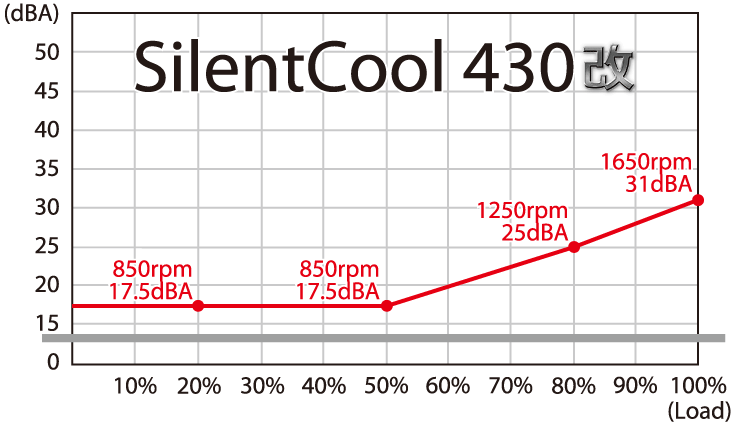

ノイズの表は縦軸にdBA測定値を設定し、横軸にLoad（電源の消費電力）を設定しています。
Silentocll430は定格350Wなので、Load50％時の消費電力は175Wです。この時の電源FAN回転数は850rpmでノイズは17.5dBAになります。
Silentocll430は定格350Wなので、Load50％時の消費電力は175Wです。この時の電源FAN回転数は850rpmでノイズは17.5dBAになります。

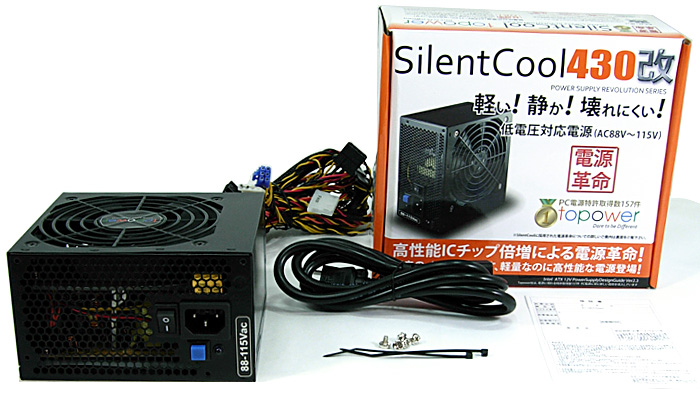

● パッケージ内容
パッケージ内容
本体 x 1
ACケーブル x 1
留めネジ x 5
タイラップ x 2
保証書 x 1

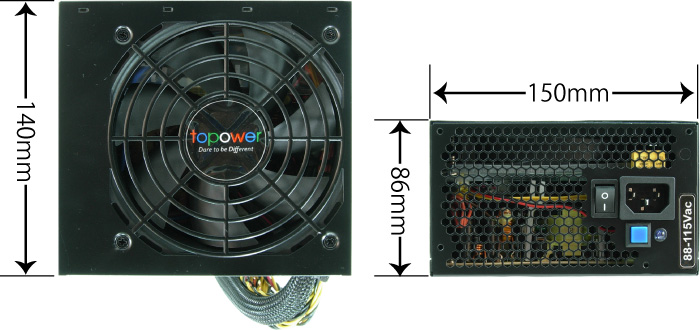

● 概観寸法
外形寸法：150 x 86 x 140mm

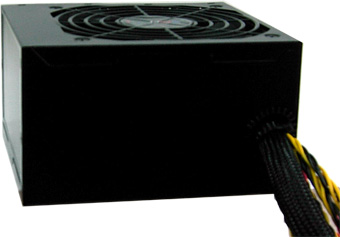

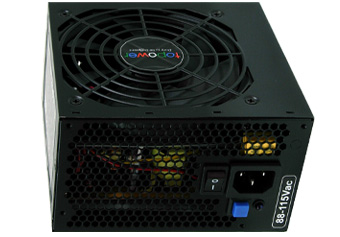

● イメージギャラリー
