販売終了商品>TOPP4P2FASCWT
※こちらの製品は販売を終了しております。
商品名 PC連動コンセント付PFC搭載ATX12V電源
型番 TOP-370P4P2FACSWT
TOP-420P4P2FACSWT
TOP-470P4P2FACSWT
TOP-520P4P2FACSWT
仕様

Topower社製
ATX12VデザインガイドラインVer1.2準拠
定格:370W(TOP-370P4P2FACSWT)
定格:420W(TOP-420P4P2FACSWT)
定格:470W(TOP-470P4P2FACSWT)
定格:520W(TOP-520P4P2FACSWT)

特徴

Pentium4 3.06GHz対応
AMD社推奨:Athlon 1.4GHz対応
AthlonXP 3000+対応
PFC(98.9%)搭載
PC連動コンセント付(〜AC400W)
ファンコントロール機能(手動切替スイッチ付)
PowerGood機能
コネクタ金属部金メッキ加工
チタンコーティングフレーム(電磁波抑制)

ファン 2個(ストレート配置)
コネクタ数 メイン(20pin)×1
AUX(6pin)×1
+12V(4pin)×1
デバイス用大(4pin)×9
デバイス用小(4pin)×2
寸法 W85×D165×H150(mm)
JAN

4947828200686(TOP-370P4P2FACSWT)
4947828200693(TOP-420P4P2FACSWT)
4947828200709(TOP-470P4P2FACSWT)
4947828200716(TOP-520P4P2FACSWT)

  定格(Continue) ピーク
(1分)
+3.3V

+5V

+12V
-12V
-5V
+5VSB
TOP-370P4P2FACSWT
26A
37A
16A
0.8A
0.5A
2A
470W
220W
192W
9.6W
2.5W
10W
350W
22W
370W

TOP-420P4P2FACSWT
26A
42A
18A
0.8A
0.5A
2A
520W
220W
216W
9.6W
2.5W
10W
400W
22W
420W

TOP-470P4P2FACSWT
26A
47A
28A
0.8A
0.5A
2A
570W
235W
335W
9.6W
2.5W
10W
450W
22W
470W

TOP-520P4P2FACSWT
26A
52A
28A
0.8A
0.5A
2A
620W
260W
335W
9.6W
2.5W
10W
500W
22W
520W
※値は定格値(Continue)です。ピークは最大1分供給可能な値です。

  あらゆる工夫を凝らしたATX12V完全準拠電源


多彩な機能を備え、安定性にも優れたTopower製ATX12V電源を使用しているので、デスクトップはもちろんワークステーションや簡易サーバーにも適しています。
また、以下のような特長・機能を兼ねています。


1.ATX/ATX12V PowerSupplyDesignGuideVer1.2準拠
  ATX/ATX12V PowerSupplyDesignGuideVer1.2にてIntel社は、日本及びヨーロッパへ販売する電源は、PFCを搭載し電源高調波電流を抑制し、力率を改善するように指導しています。
当電源はこれに準拠しています。

2.安全規格「EN61000-3-2:ClassD」及び「EN61000-3-3」準拠
  当電源は、Intel社の指導した、電源高調波電流の抑制等の安全規格「EN-61000-3-2:ClassD」及び「EN61000-3-3」に準拠しています。

3.PFC導入による消費電力の低減化と高調波抑制


PFC(PowerFactorControllers)の搭載により力率改善が図られ、約98.9%の高力率を実現しています。(PFCを使用しない場合の力率は約60%)
これにより、交流→直流変換時の確保できる変換可能電力が増えているので、省電力化を実現しています。
(例:AC100VA時、TopowerPFC=DC71.208W WithoutPFC=DC39W)
また、高調波抑制により、供給電流の安定化が図られていますので、PC全体の動作の安定化につながります。


4.PC連動コンセントで周辺機器の電源ON/OFFを連動
  PC連動コンセントは、従来のサービスコネクタとは違い、PCのON/OFFに連動して接続している機器のON/OFFが可能です。
外付け周辺機器を接続すれば、PCのON/OFFに連動してON/OFFができるので、うっかり機器のON/OFFを忘れる事がありません。特にSCSI機器は、PCの電源を入れる前にONにしておかなければ認識されない為、先に電源を入れ忘れた為に再起動するといった事もなくなります。
モニタ等を接続すれば、PCがOFFの時はスタンバイ状態ではなく、完全にACをカットできるので機器寿命が長くなり、省電力化にも繋がります。
また、テーブルタップを使用すれば、複数台の機器の電源管理が可能です。(合計AC400Wまで使用可能)
通常のコンセント及びアース付3つ又コンセントに対応しています。
サージプロテクト機能搭載なので、落雷時にも接続機器を保護できます。
5.PowerGood機能により、電源ON/OFF時の機器とデータの保護

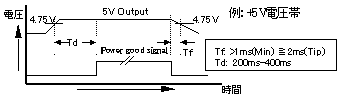

  PowerGood機能は、電源のON/OFF時に一気に電圧をかけるのではなく下記のグラフのように徐々に電圧を上下させる機能です。
もしこの機能がないと、一気に電圧が上下する為データ等の損傷、最悪パーツが壊れてしまう恐れがあります。(特にHDD)
6.精度の高いFAN Controlと2FAN採用により静音化
  独自チップ使用により電源内の温度変化に応じて、ファンの回転数を変える(800RPM〜2500RPM)機能です。(370W,420Wは800RPM〜2000RPM)
更に、ひとつひとつの回転数を落とした2つのFANに仕事をさせる事で、冷却効率の向上・静音化の両方が得られます。
7.コネクタの金属部金メッキ加工により通電性がUP
マザーボードや各ドライブ等へ接続する電源コネクタに金メッキ加工をする事により、通電性がUPしています。

8.Intel社及びAMD社の認証取得
  Pentium4は3.06GHz、AthlonXPは3000+と、現時点で最高クロックのCPUの認証を取得しています。
※「Intel」及び「Pentium」はIntel社の、「AMD」はAMD社のそれぞれ登録商標です。




-
