SilentCool630 M8 Edition1月7日販売開始
 SilentCool630 M8 Editionの販売開始のご案内 2009年1月5発表
入荷遅れのため販売延期になっておりましたSilentCool630 M8 Editionの発売日が2009年1月7日に決まりました。
「SilentCool630 M8 Editionをもらっちゃおうキャンペーン!」は2009年1月5日で終了いたしました。
期間中はたくさんのご応募ありがとう御座いました。

キャンペーンの応募は現在終了しています

SilentCool630 M8 Edition数量限定発売
 従来モデルより、さらにICチップ増量!

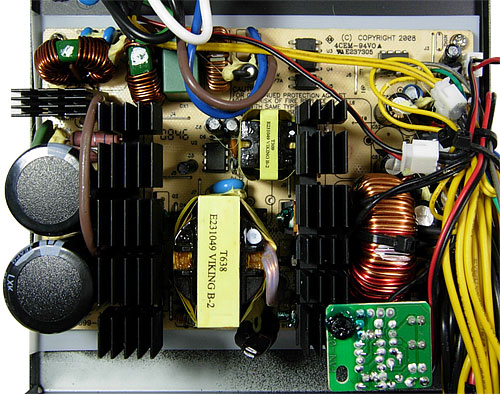

SilentCool630 M8 Editionは従来のSilentCool630よりも、更に洗練した回路基板を採用したモデルです。 従来より回路のICチップ化が進んでいます。

だから
定格550Wでも発熱が低く、出力電圧の安定性が増し、最大変換効率も83%にUPしました。
更に軽量化され、部品の寿命も延びた電源です。

仕様一覧
商品名 SilentCool630 M8 Edition

電源規格

ATX 12V PowerSupplyDesignGuide Ver2.3
定格 出力 / MAX 出力 定格550W / MAX630W
+12Vライン管理 12V1〜12V2
メインコネクタ 24pinコネクタ(+12V1ラインから供給) 本体直結
+12Vコネクタ(CPU用ライン) 4pin+4pinコネクタ 本体直結
S-ATAコネクタ 6ヶ
ペリフェラルコネクタ/FDDコネクタ 6ヶ/2ヶ
ファンコントロールコネクタ 2ヶ / +12V1ラインから供給 約5V〜12V(可変)で電力供給します
-5Vライン 無し
保護機能 過電流保護(OCP) / 過熱保護(OTP) / 過電圧保護(OVP)
安全規格
各種安全規格認証、EMI承認、CE、CB、TUV、FCC、CL
RoHS 適合品
保証期間 お買い上げ日より1年
型番 TOP-630CM8
JANコード 4947828202369

スペック表
商品名 ACinput Wattage 3.3V 5V 12V1 12V2 -12V 5VSB
SilentCoo630CM8 90-115V Max. 26A

30A

20A 20A 0.5A 3A
Combined Watt 140W 480W 6W 15W
550W
Max 630W

SilntCool630 M8 Edition ケーブル / コネクタ / ノイズ 一 覧表
・ 各ケーブルの長さは約50cmになります。
・ コネクタは同一の規格の箇所に、向きを確認して正確に差し込んでご使用下さい。
ノイズ表は縦軸にdBA測定値を設定し、横軸にLoad(電源の消費電力)を設定しています。
Silentocll630は定格550Wなので、Load50%時は消費電力275Wになります。この時の電源FAN回転数は1000rpmでノイズは20dBAになります。

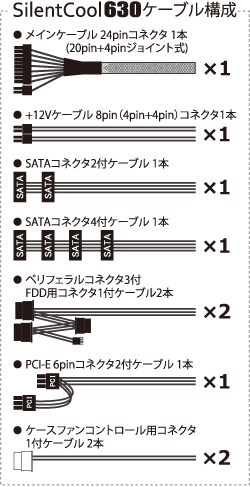

SilentCool630コネクタ数
メインケーブル20pin+4pinジョイント式コネクタ x1
+12Vケーブル4pin+4pinジョイント式コネクタ x1
SATAコネクタ x6
ペリフェラルコネクタ x6
FDD用コネクタ x2
PCI-Eコネクタ6pin x2
ケースFANコントロール用コネクタ(ペリフェラル) x2
6pin→8pin変換ケーブル

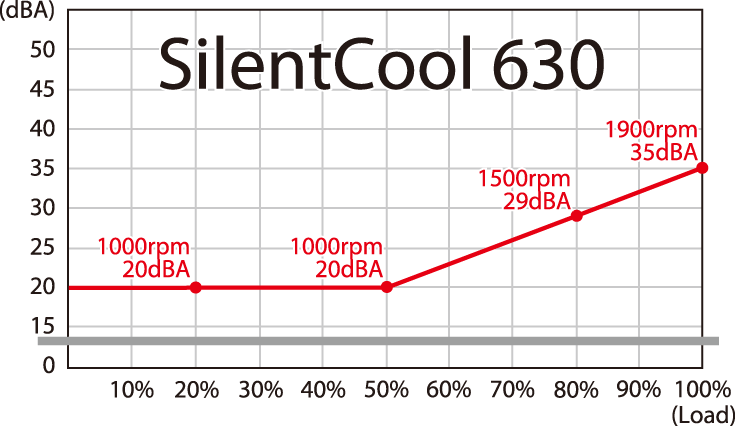

TOP-630CM8ノイズ表
SilentCool630ノイズ表、クリックすると大きな画像で見られます。

外観 / 寸法

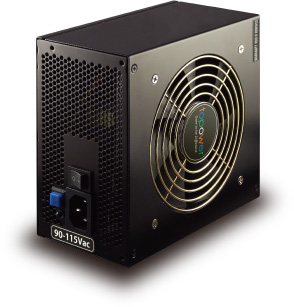

SilentCool630

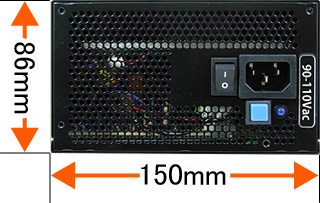

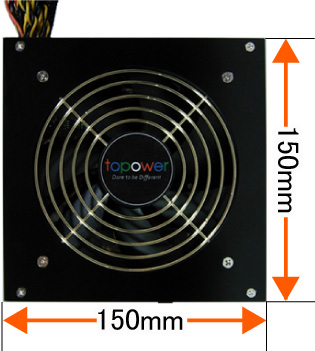

本体外形寸法(幅W X 奥行きL X 高さH)
(W) 150mm X (L) 150mm X (H) 86mm
SilentCool630
