ECASO-BOXは電源のメインケーブル（24pin）とマザーボードの間にコネクタを接続し、シャットダウン後の3分間電源の5Vsbラインから電力を取り込んでECASO-BOXに接続したファンを回転させます。

つまり、ファンの回転には、PC電源から供給される 5V電流を使用するので、5Vで回転しないファンはシャットダ ウン後回転しません。

また、この5Vsbの状況はお使いいただくPC電源に依存いたします。通常であれば、PC電源は 5Vsbに5Vの電流を供給しています。5Vsbの出力がない（もしくは実際には5Vの出力が出ていない）電源ではお使い頂けません。

VGAファンは合計で2台まで接続可能です。
4pin/3pin/2pinのVGAファンを接続することができます。

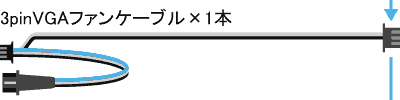

ECASO BOXに付属するビデオカード用FANコネクタはこちらの形状になります。ご使用になるビデオボード用のファンコネクタ形状をご確認の上ご使用ください。

ビデオカード用FANを制御すると、稀にシャットダウン後CPUファンや電源のファンが回転することがあります。
これは、ECASO BOXが5VSBの電力をビデオボードに接続しているファンに供給するためです。ECASO BOXの異常等ではありません。それらのECASO BOXに非接続で回転するファンも、ECASO BOXに接続されたファンと同様シャットダウン後３分たてば停止します。

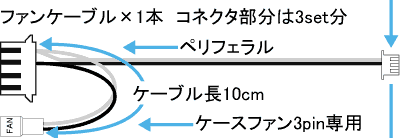

ケースファンは3pinコネクタが3台分、4pinペリフェラルコネクタが3台分あります。
各コネクタ全てにケースファンを接続して使用するとが出来るので、制御できるケースファンは最大で6台となります。

ECASO-BOXに接続できるファンの許容範囲は1Aです。ECASO-BOXに6台のケースファンと2台のVGAファンを接続し、最大8台のファンを管理する事が出来ますが、この時のファンの合計消費電圧は絶対に1Aを超えないようにして下さい。この範囲を超えて長時間使用するとECASO-BOXが燃える場合もあります。

ケースファンだけを接続して使用する場合は、CPUファンや電源ファンがシャットダウン後３分間回転することはありません。

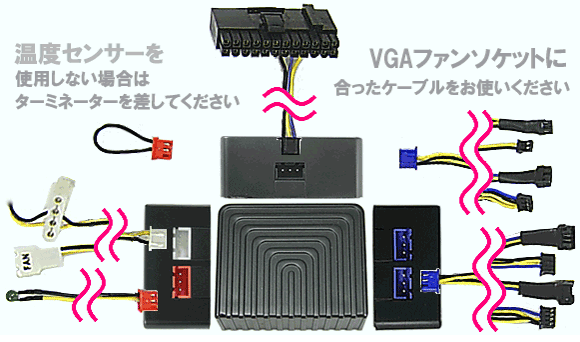

温度センサーでPCケース内の温度を感知し、ECASO-BOXのファンコントローラでファンの回転数を管理する事が出来ます。ケース内の温度変化に柔軟に対応し、静音に貢献します。

温度センサーを使用しない場合にはターミネーターを使用してください。ターミネーターは赤いソケットに差してください。
