※この製品は販売を終了致しました。 → 販売終了製品一覧に戻る
仕 様
商品名 fit
型 番 ST-565T-B (黒) ST-565T-W (白)
JANコード 4947828202161 4947828202499
規 格 MicroATXケース
対応電源 ATX電源(電源非搭載)
対応マザーボード MicroATX
ハイスペック ビデオボード搭載可能

外観寸法 (mm)  W 185 x H 360 x D 394 (突起部除く)
重 量  本体重量 4.32Kg

5インチベイ 2台分
3.5インチベイ 1台分
シャドウベイ 3.5インチドライブで構成した場合 2台搭載可能
2.5インチドライブで構成した場合 3台搭載可能
混在の場合は各1ずつ搭載可能

フロントアクセス USBポート 3ヶ
イヤフォン端子 1ヶ
マイク端子 1ヶ
拡張スロット(背面) 4スロット
ケースファン 前後1台ずつ搭載済み。 更に、前面に1台、側面に1台追加可能。
ST-565Tに搭載されているケースファンの仕様

回転数 1,500rpm ±10%
ベアリング スリーブ
定格電圧 12V
定格電流 0.18A
エアフロー 50.3CFM
最大騒音値 27.6dBA
電源コネクタ ペリフェラル4pin、ファン用3ピン両対応

取扱説明書 こちらよりダウンロードして下さい (PDFファイル)

フレームベイについて

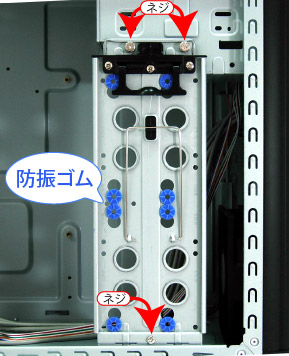

青いゴムは振動吸収のための防振ゴムです。
3.5インチHDDを固定する際に使用します。

3カ所のネジを外すとフレームベイが取っ手側へ倒れ、外せます。

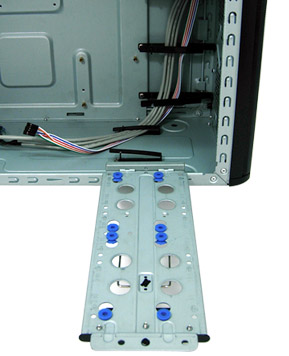

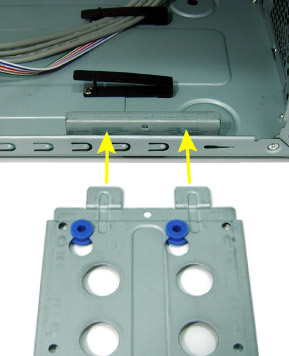

ベイをケースから外すには、ベイを90°倒して切り欠きから抜いて下さい。

ベイをケースに取付ける際も、切り欠きに沿ってベイを差し込んで下さい。

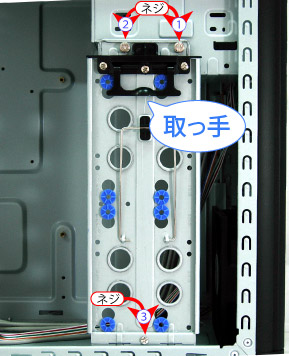

デバイスを設置後、フレームベイを元に戻す際には
「取っ手側」(ネジが2個平行している方)のネジから止めて下さい。

切り欠き接合部からネジ止めするとフレームベイが歪んでしまう事があります。

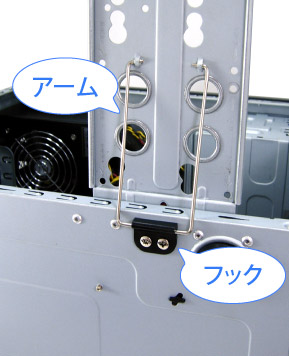

アームはデバイス設置後、ビデオボードを交換する等の場合に、
底面にあるフックに引っかけて、フレームベイを固定します。

この状態で作業をする場合は、フレームベイやデバイスへのケーブルなどに十分注をして下さい。

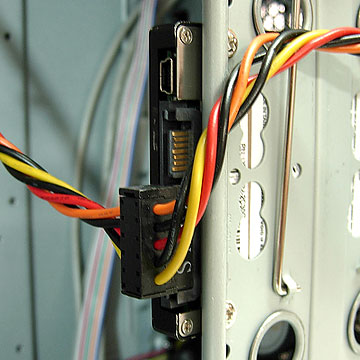

接続部分の注意事項 S-ATA用コネクタがL字タイプのものは、ご使用になれない場合がございます。
無理に使用すると、ドライブの端子等を破損する恐れがございますので、ご注意下さい。

※特にケーブルが硬いタイプは注意が必要です。

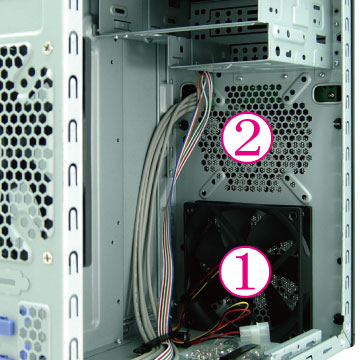

ファンの取付け順序 フロント側のケースファンを取付ける場合は、必ず´△僚腓(下のケースファンから)取付けて下さい。

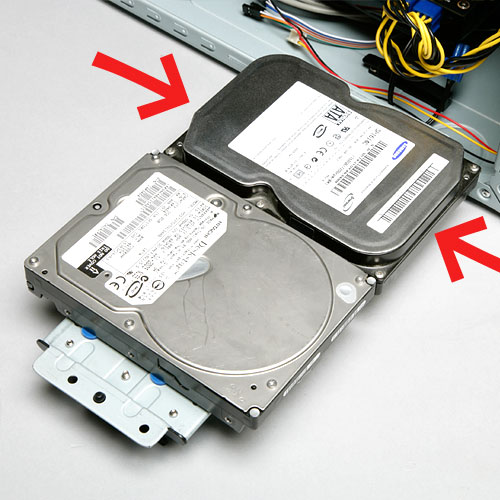

ファンの取付け順序 シャドウベイの下段に3.5インチHDDを取付けた場合、サイドパネルに12cmファンを取付ける事が出来なくなります。

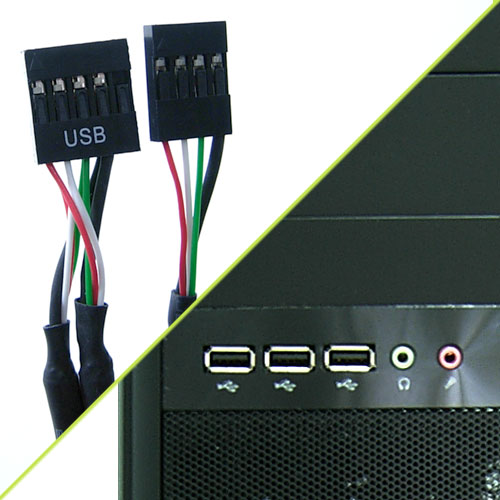

ファンの取付け順序 三つのフロントアクセスUSBポートは、2個のUSBソケットをM/B(マザーボード)に挿して頂く必要があります。

10pinソケットと5pinソケットのUSBソケットをマザーボードに挿して下さい。
-
