| 商品名 | SilentPlus530 | SilentPlus630 |
| 電源規格 | ATX 12V Ver2.3 / EPS 12V Ver2.92 | |
| 定格 出力 / MAX 出力 | 定格530W / MAX630W | 定格630W / MAX730W |
| +12Vライン管理 | 12V1〜12V2 | |
| メインコネクタ | 24pinコネクタ（+12V1ラインから供給） 本体直結 | |
| +12Vコネクタ（CPU用ライン） | 4pin+4pinコネクタ 本体直結 | |
| PCI-Eコネクタケーブル | 8pin（6+2pinジョイント式）REMI付ケーブル、6pinREMI付ケーブル各1本 本体直結 | |
| S-ATAコネクタ | 6ヶ | |
| ペリフェラルコネクタ/FDDコネクタ | 5ヶ/1ヶ | |
| ファンコントロールコネクタ | 2ヶ / +12V1ラインから供給 約5V〜12V(可変)で電力供給します | |
| -5Vライン | 無し | |
| その他ケーブル | デバイス用ケーブルは1ｍの本体直結タイプ。 大型のパソコンケースにも対応できます。 メインケーブル、+12コネクタ（CPU用ライン）、PCI-Eケーブル共に50cm。 |
|
| 保護機能 | 過電流保護(OCP) ／ 過熱保護(OTP) ／ 過電圧保護(OVP) | |
| 安全規格 |  各種安全規格認証、EMI承認、CE、CB、FCC |
|
| 80PLUS | 認証取得 | |
| ActivePFC | 搭載 | |
| RoHS | 適合品 | |
| 保証期間 | お買い上げ日より1年 | |
| 型番 | TOP-530SP | TOP-630SP |
| JANコード | 4947828202383 | 4947828202376 |
| スペック表 |
| 商品名 | ACinput | Wattage | 3.3V | 5V | 12V1 | 12V2 | -12V | 5Vsb |
| SilenPlus530 | 88-264V | Max. | 24A | 24A | 20A | 20A | 0.5A | 2.5A |
| Combined Watt | 130W | 432W | 6W | 12.5W | ||||
| 515W | 15W | |||||||
| Continue Watt | 530W | |||||||
| Max | 630W | |||||||
| 商品名 | ACinput | Wattage | 3.3V | 5V | 12V1 | 12V2 | -12V | 5Vsb |
| SilenPlus630 | 88-264V | Max. | 24A | 24A | 22A | 22A | 0.5A | 2.5A |
| Combined Watt | 130W | 492W | 6W | 12.5W | ||||
| 615W | 15W | |||||||
| Continue Watt | 630W | |||||||
| Max | 730W | |||||||

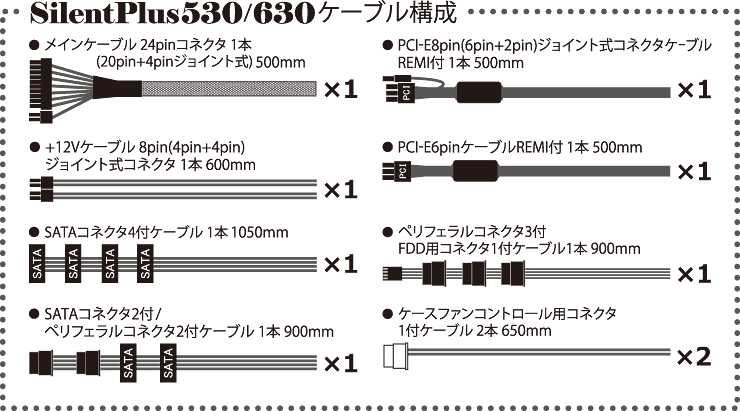

| SilntPlus ケーブル・コネクタ構成 / ノイズ 一 覧表 |

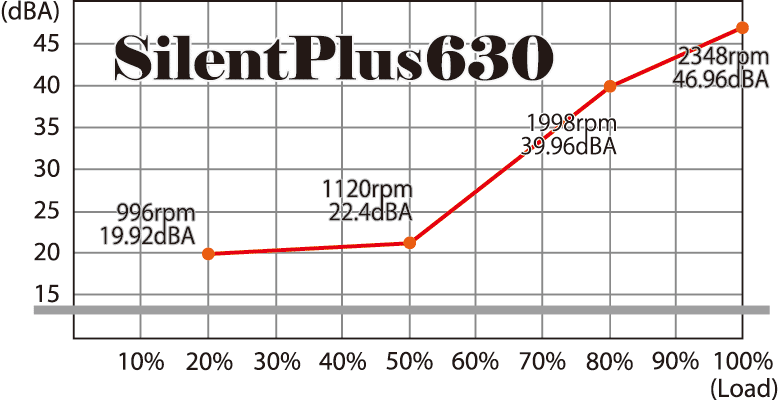

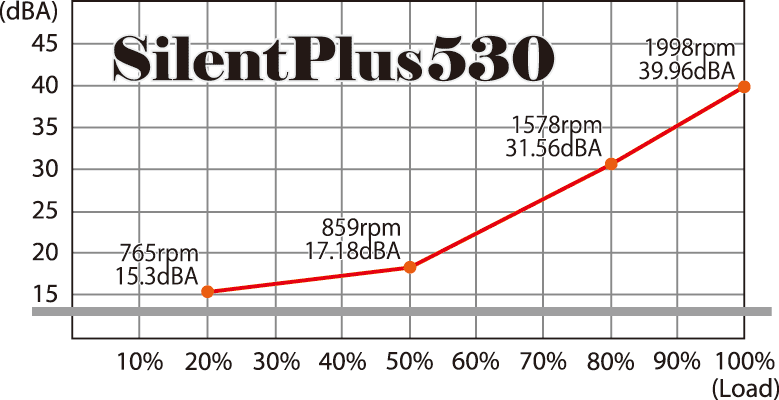

| ・ ケーブルは本体直結タイプになります。 ・ デバイス用ケーブルは長さが1ｍになります。大型のPCケースでもケーブルを継ぎ足しすることなくご利用いただけます。 ・ コネクタは同一の規格の箇所に、向きを確認して正確に差し込んでご使用下さい。 ノイズ表は縦軸にdBA測定値を設定し、横軸にLoad（電源の消費電力）を設定しています。 例えば、SilentPlus530は定格530Wなので、Load50％時は消費電力265Wになります。この時の電源FAN回転数は1000rpmでノイズは20dBAになります。 |
 |
||||||||||||||||||||||||
|
|
|||||||||||||||||||||||

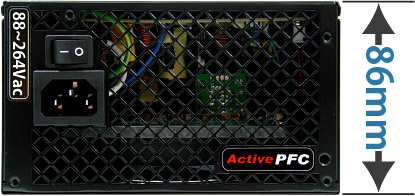

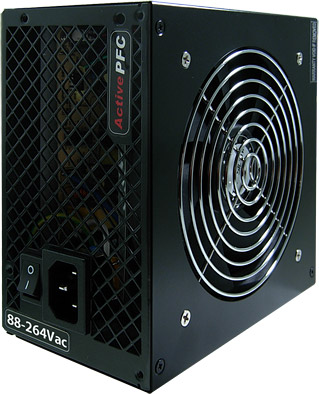

| 外観 / 寸法 | |
 |

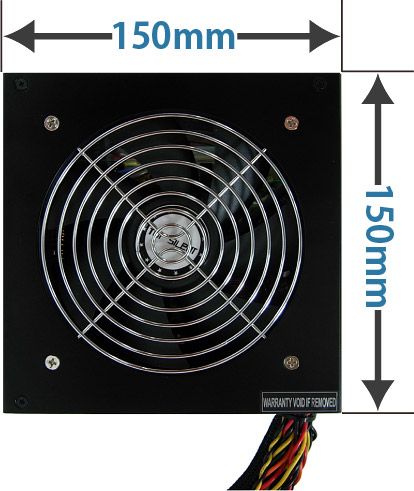

SilenPlus 本体外形寸法（幅W X 奥行きL X 高さH） (W) 150mm X (L) 150mm X (H) 86mm |
 |
 |
