６２メディアに対応する安価なメディアリーダー
PCケースのフロントパネルに取り付けるメディアリーダーです。フロントパネルの3.5インチ部分に取り付けるので、ケースの3.5インチベイにHDDやSSDを組み込むことも可能です。
Windows 7動作確認済み。
● MicroSD直差しOK
● 対応メディア６２種類
● PCケースのフロントパネルに取り付けるので、3．5インチベイにHDDやSSDを搭載することも可能。
● 対応メディア６２種類
● PCケースのフロントパネルに取り付けるので、3．5インチベイにHDDやSSDを搭載することも可能。
取り付け方

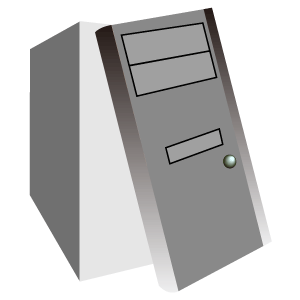

１．PCケースのフロントパネルを取り外します。*1
 |

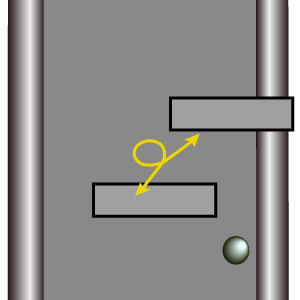

２．3.5インチベイ部分のパネルを外します。*2
 |
|||||||||||||||||||||||

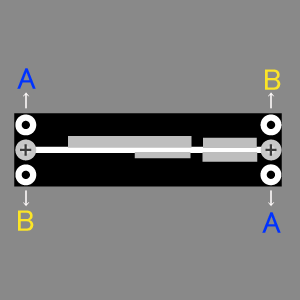

３．本製品をはめ込み、フロントパネルの厚みに合うA,Bどちらかの上支柱を、付属のねじで固定します。*3
A：8〜9mm厚の場合 B：10〜13mmの場合  |

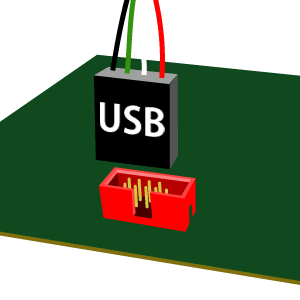

４．付属のUSBソケットをマザーボードに接続します。*4
 |
|||||||||||||||||||||||

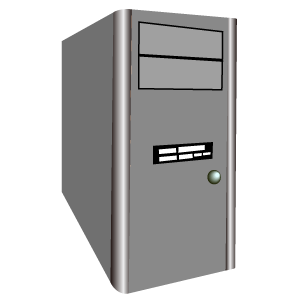

5.フロントパネルを装着します。*5
 |
||||||||||||||||||||||||
取り付け時の注意点 |
||||||||||||||||||||||||

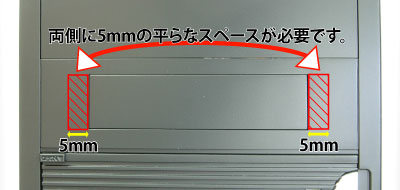

 *1: 本製品はケースのフロントパネルの3.5インチベイ部分開口部の両側に約5mmの平らなスペースがないと、取り付けできません。 |
||||||||||||||||||||||||
*2: 取り付ける3.5インチベイでFDDやMOなどお使いの場合は、それらを外していただくか、EZ Card Readerに当たらないよう位置を調節していただく必要があります。また、組み込み位置を調節した場合、FDやMOのメディアを取り出すにはフロントパネルを外していただく事になります。 |
||||||||||||||||||||||||
*3: フロントパネルの3.5インチベイの厚みが9〜13mmのものに対応しています。
A：8〜9mm厚の場合 B：10〜13mmの場合 |
||||||||||||||||||||||||
*4: マザーボードに接続するUSBソケットは9pin式の物になります。ピンアサインは下記の図をご覧ください。（5〜9は使用していません。)
|
||||||||||||||||||||||||
*5: 装着する際に各ケーブルを挟み込まないようご注意ください。
|
||||||||||||||||||||||||
製品仕様
| ・ | 対応システム： | WindowsXP/Vista | ・ | USB2.0対応 | |
| ・ | 製品寸法： | W 112.0mm | ・ | PowerLED/アクセスLED付 | |
| H 25.8mm | 型番：EZ-CR-01B | ||||
| D 38.0mm | JAN：4712831710244 | ||||
| ・本製品の保証は初期不良対応のみとなります。 ・本製品のパイロットランプ（LED）点灯にUSBソケットからの電力を使用しています。 従って、USBソケットに5vsbが流れている場合はパソコン終了後もランプは点灯いたします。 参考ページ |
|||||
このページのTOPへ
対応メディア一覧 |
|||||
 |
|||||
| MS / MS PRO / MS DUO / MS MG PRO / MS MG MS MG DUO / MS MG PRO / EXTREME MS PRO MS SELECT / EXTREME �� MS PRO ULTRA�� MS PRO / HS MS MG PRO HS MS MG PRO DOU / HS MS PRO HS MS PRO DUO / MS ROM / MS HG |
CF I / CF II / CF 3.0 / EXTREME �� CF EXTREME CF / ULTRA��CF / HS CF XS-XS CF / CF ELITE PRO / CF PRO CF PRO �� / CF4.0 / IBM MD MAGIC STOR MD |
● | ● | ||
| SD / MINI SD / EXTREME SD / EXTREME ��SD ULTRA SD / ULTRA�� SD / ULTRA��SD PLUS SD-ULTRA-X / ULTRA SPEED SD / SD PRO SDHC / SD ELITE PRO / HS SD / MMC MMC 4.0 / HS MMC / HS RS MMC / RS MMC RS MMC 4.0 / MMC Mobile / MMC Plus MMC+Z11 4.2 |
xD / xD 1.21 | micro SD (T-Flash) |
M2 | ||

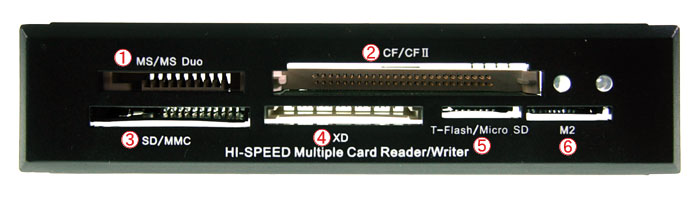

メディアの差し込み方向と注意点 |
|||||
�´�のスロットはメディアの表(商品名等がプリントされる面)を上にして差し込んで下さい。 ��〜��のスロットはメディアの裏（金属の接点が見える面）を上にして差し込んで下さい。 |
|||||
| ��と��のスロットを同時に使用することは出来ません。 ��と��のスロットを同時に使用することは出来ません。 |
|||||
免責とご使用に関する注意事項
・各メディアの動作はOSに依存します。・メディアを着脱していて認識されなくなった場合は、USBデバイスの再スキャン又は、再起動をお願いいたします。 ・本製品には各種暗号化されたファイルをPCで読めるようにする機能はございません。 ・本製品には各デバイスによる独自フォーマットの状態からメディアをPCで操作できるような機能はございません。 ・本製品には保護されたコンテンツを解除するような機能はございません。 ・本製品を使用して発生したいかなる損害、データの損失に対しても当社は責任を負いません。 |
|||||
