- 高性能マイクロATXケース SHADOW forte -
仕 様
カテゴリー > ST-566T-B
仕 様
商品名 SHADOW forte (シャドーフォルテ)
型 番 ST-566T-B
カ ラ ー all Black (黒)
JANコード 4947828202536
規 格 MicroATXケース
対応電源 ATX電源(電源非搭載)
対応マザーボード MicroATX
ハイエンド ビデオボード搭載可能
外観寸法 (mm)  W 185 x H 360 x D 394 (突起部除く)
重 量  本体重量 4.38Kg
ドライブベイ
5インチベイ 2台分
3.5インチベイ 1台分
底面シャドーベイ 3.5インチ x 1台分
シャドーフレームベイ 2本搭載 フレームベイ1本につき
3.5インチドライブで構成した場合 2台まで搭載可能
2.5インチドライブで構成した場合 3台まで搭載可能
混在の場合は各1台ずつ搭載可能
拡張スロット(背面) 4スロット
スイッチ 電源ボタン、リセットボタン共に 「タクトスイッチ 」
フロントアクセス USBポート 2ヶ
イヤフォン端子 1ヶ
マイク端子 1ヶ
ケースファン 12ファンFAN 前後1台ずつ搭載済み。 更に、前面に1台追加可能。
フロントファンの仕様 回転数 1,200rpm±10%
ベアリング スリーブ
定格電圧 12V
定格電流 0.18A
エアフロー 45.23CFM
最大騒音値 22.3dBA
電源コネクタ ペリフェラル4pin、ファン用3ピン両対応
リアファンの仕様 回転数 1,200rpm±10%
ベアリング スリーブ
定格電圧 12V
エアフロー 45.23CFM
最大騒音値 22.3dBA
電源コネクタ・その他 ペリフェラル4pin、ファン用3ピン両対応 ・ 透明/赤色LED付
販売期間 2010/04/28〜
サントラスト + タオエンタープライズ コラボモデル

SHADOW fのポイント
・ 5インチベイにデバイス・ストッパーが付いています。(マザーボード側にはございません)
・ ケーブルストッパーが付いています。
・ 最大で3台の12cmケースFANが搭載可能です。
・ 筐体だけでなくネジも一式黒くなっています。
5インチベイ簡易ストッパー ケーブルストッパー ファン取り付け位置
5インチベイ簡易ストッパー ケーブルストッパーで筐体内スッキリ 最大でフロントに2台、背面に1台搭載可能

ネジ画像
ネジも一式、黒です

シャドーフレームベイについて
シャドーフレームベイ説明画像1
シャドーフレームベイ説明画像2

シャドーフレームベイは3ヶ所のネジを外し、ストッパーを左の画像の
「開く」の位置にすると、手前に倒せるようになります。

シャドーフレームベイ説明画像3

黒いゴムは振動吸収のための防振ゴムです。
3.5インチHDDを固定する際に使用します。

シャドーフレームベイ説明画像4
シャドーフレームベイ説明画像5

シャドーフレームベイをケースから外すには、ベイを90°倒して切り欠きから抜いて下さい。

ベイをケースに取付ける際も、切り欠きに沿ってベイを差し込んで下さい。

シャドーフレームベイ説明画像6

デバイスを設置後、フレームベイを元に戻す際には
「取っ手側」(ネジが2個平行している方)のネジから止めて下さい。

切り欠き接合部からネジ止めするとフレームベイが歪んでしまう事があります。

シャドーフレームベイ説明画像7

アームはデバイス設置後、ビデオボードを交換する等の場合に、
底面にあるフックに引っかけて、フレームベイを固定します。

この状態で作業をする場合、フレームベイやデバイスのケーブルなどに十分御注意下さい。


説明の為一部の画像に塗装していない物を使用しています。
使用上の注意事項
接続部分の注意事項

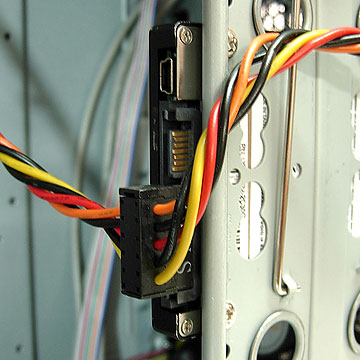

S-ATA用コネクタがL字タイプのものは、ご使用になれない場合がございます。
無理に使用すると、ドライブの端子等を破損する恐れがございますので、ご注意下さい。

※特にケーブルが硬い場合は御注意ください。

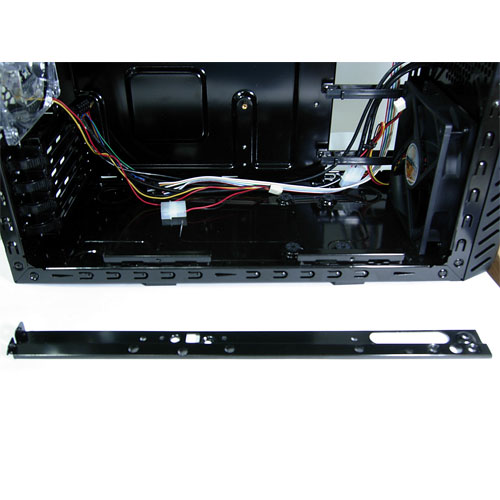

支柱画像
電源を取り付ける際に大きくて入らない場合は、支柱を外してください。
・この支柱は下の画像にある6個のネジを外し、上に引き上げるように持ち上げると外れます。

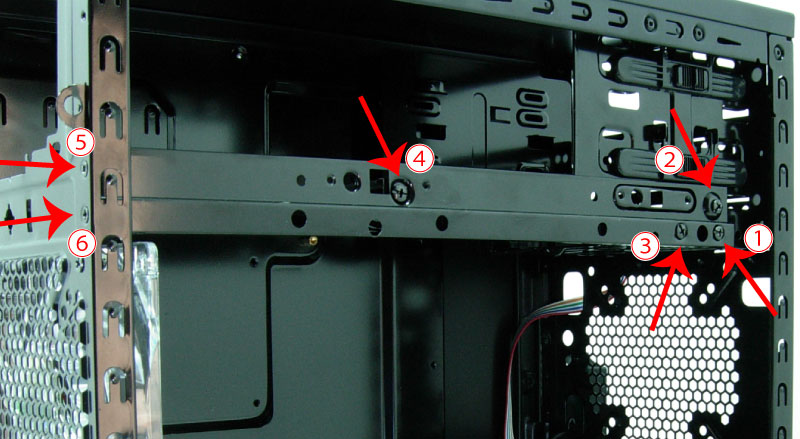

支柱を留めているネジの画像(画像をクリックすると大きくなります。)

-
