- ff (フォルテッシモ) 高性能マイクロATXケース -
仕 様
カテゴリー > ST-560T-B/W
※この製品は販売を終了致しました。

仕 様

商品名 フォルテッシモ (フォルテッシモ)
型 番 ST-560T-B ST-560T-W
カ ラ ー Black (黒) White (白)
JANコード 4947828202581 4947828202659
規 格 MicroATXケース
対応電源 ATX電源(電源非搭載)
対応マザーボード MicroATX
ハイエンド ビデオボード搭載可能
外観寸法 (mm) W 185 x H 360 x D 394 (突起部除く)
重 量 本体重量 4.38Kg
5インチベイ 2台分
3.5インチベイ 1台分
底面シャドーベイ 3.5インチ x 1台分
シャドーフレームベイ 2本搭載 フレームベイ1本につき
3.5インチドライブで構成した場合 2台まで搭載可能
2.5インチドライブで構成した場合 3台まで搭載可能
混在の場合は各1台ずつ搭載可能
拡張スロット(背面) 5スロット
スイッチ 電源ボタン、リセットボタン共に 「タクトスイッチ 」
フロントアクセス USBポート 2ヶ
イヤフォン端子 1ヶ
マイク端子 1ヶ
ケースファン 12cmファン 前後1台ずつ搭載済み。 更に、前面に1台追加可能。
搭載ファンの仕様 回転数 1,200rpm±10%
ベアリング スリーブ
定格電圧 12V
定格電流 0.18A
エアフロー 45.23CFM
最大騒音値 22.3dBA
電源コネクタ ペリフェラル4pin、ファン用3ピン両対応
販売期間 2010/08/06〜 2011/10/07〜
  サントラスト + タオエンタープライズ コラボモデル

SHADOW fの上を行くフォルテッシモ!

・ 拡張スロット5段。
・ バックプレートタイプのCPUクーラーの交換が簡単。*
・ ツイン・シャドーフレームベイ。
・ 5インチベイにデバイス・ストッパーが付いています。(マザーボード側には付いておりません)
・ ケーブルストッパーが付いています。
・ 最大で3台の12cmケースFANが搭載可能です。
* M/Bによってはご利用頂けない場合もございます。
拡張スロット5段 側面オープン ツイン・シャドーフレームベイ
拡張スロット5段 CPUクーラー交換が簡単 ツイン・シャドーフレームベイ

5インチベイ簡易ストッパー ケーブルストッパー ファン取り付け位置
5インチベイ簡易ストッパー ケーブルストッパーで筐体内スッキリ 最大でフロントに2台、背面に1台搭載可能

シャドーフレームベイの扱いについて

シャドーフレームベイ説明画像1
シャドーフレームベイ説明画像2

シャドーフレームベイは3ヶ所のネジを外し、ストッパーを左の画像の
「開く」の位置にすると、手前に倒せるようになります。

シャドーフレームベイ説明画像3

黒いゴムは振動吸収のための防振ゴムです。
3.5インチHDDを固定する際に使用します。

シャドーフレームベイ説明画像4
シャドーフレームベイ説明画像5

シャドーフレームベイをケースから外すには、ベイを90°倒して切り欠きから抜いて下さい。

ベイをケースに取付ける際も、切り欠きに沿ってベイを差し込んで下さい。

シャドーフレームベイ説明画像6

デバイスを設置後、フレームベイを元に戻す際には
「取っ手側」(ネジが2個平行している方)のネジから止めて下さい。

切り欠き接合部からネジ止めするとフレームベイが歪んでしまう事があります。

シャドーフレームベイ説明画像7

アームはデバイス設置後、ビデオボードを交換する等の場合に、
底面にあるフックに引っかけて、フレームベイを固定します。

この状態で作業をする場合、フレームベイやデバイスのケーブルなどに十分御注意下さい。


使用上の注意事項

接続部分の注意事項

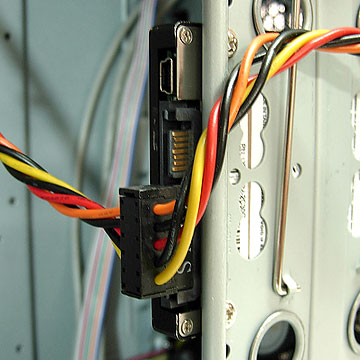

S-ATA用コネクタがL字タイプのものは、ご使用になれない場合がございます。
無理に使用すると、ドライブの端子等を破損する恐れがございますので、ご注意下さい。

※特にケーブルが硬い場合は御注意ください。

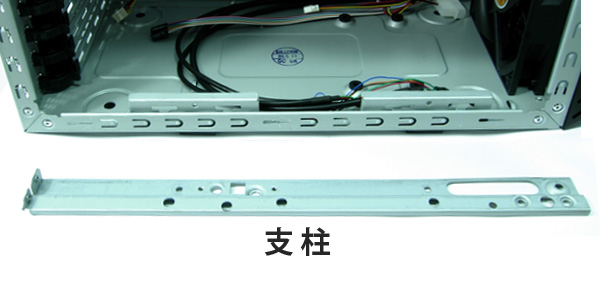

支柱画像
電源を取り付ける際には、支柱を外してください。

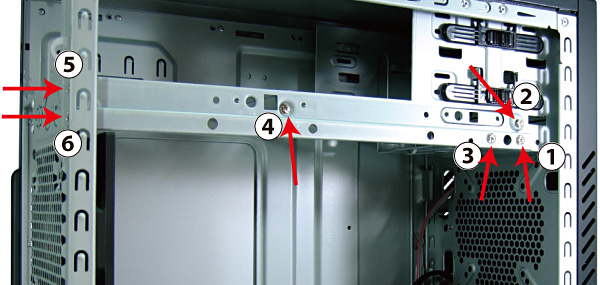

・この支柱は下の画像にある6個のネジを外し、上に引き上げるように持ち上げると外れます。
支柱を留めているネジの画像(画像をクリックすると大きくなります。)

-
