※この製品は販売を終了致しました。 → 販売終了製品一覧に戻る


仕様一覧

商品名 SilentPlus530 SilentPlus630
電源規格 ATX 12V Ver2.3 / EPS 12V Ver2.92
定格 出力 / MAX 出力 定格530W / MAX630W 定格630W / MAX730W
+12Vライン管理 12V1〜12V2
メインコネクタ 24pinコネクタ(+12V1ラインから供給) 本体直結
+12Vコネクタ(CPU用ライン) 4pin+4pinコネクタ 本体直結
PCI-Eコネクタケーブル 8pin(6+2pinジョイント式)REMI付ケーブル、6pinREMI付ケーブル各1本 本体直結
S-ATAコネクタ 6ヶ
ペリフェラルコネクタ/FDDコネクタ 5ヶ/1ヶ
ファンコントロールコネクタ 2ヶ / +12V1ラインから供給 約5V〜12V(可変)で電力供給します
-5Vライン 無し
その他ケーブル デバイス用ケーブルは1mの本体直結タイプ。
大型のパソコンケースにも対応できます。
メインケーブル、+12コネクタ(CPU用ライン)、PCI-Eケーブル共に50cm。
保護機能 過電流保護(OCP) / 過熱保護(OTP) / 過電圧保護(OVP)
安全規格
各種安全規格認証、EMI承認、CE、CB、FCC
80PLUS 認証取得
ActivePFC 搭載(矩形波タイプのUPS不可)
RoHS 適合品
保証期間 お買い上げ日より1年
オーバークロックでの使用は、サポート対象外となります。
型番 TOP-530SP TOP-630SP
JANコード 4947828202383 4947828202376

スペック表

商品名 ACinput Wattage 3.3V 5V 12V1 12V2 -12V 5Vsb
SilenPlus 530 88-264V Max. 24A 24A 20A 20A 0.5A 2.5A
Combined Watt 130W 432W 6W 12.5W
515W 15W
Continue Watt 530W
Max 630W

商品名 ACinput Wattage 3.3V 5V 12V1 12V2 -12V 5Vsb
SilenPlus 630 88-264V Max. 24A 24A 22A 22A 0.5A 2.5A
Combined Watt 130W 492W 6W 12.5W
615W 15W
Continue Watt 630W
Max 730W

SilntPlus ケーブル・コネクタ構成 / ノイズ 一 覧表
・ ケーブルは本体直結タイプになります。
・ デバイス用ケーブルは長さが1mになります。大型のPCケースでもケーブルを継ぎ足しすることなくご利用いただけます。
・ コネクタは同一の規格の箇所に、向きを確認して正確に差し込んでご使用下さい。

ノイズ表は縦軸にdBA測定値を設定し、横軸にLoad(電源の消費電力)を設定しています。 例えば、SilentPlus530は定格530Wなので、Load50%時は消費電力265Wになります。この時の電源FAN回転数は1000rpmでノイズは20dBAになります。

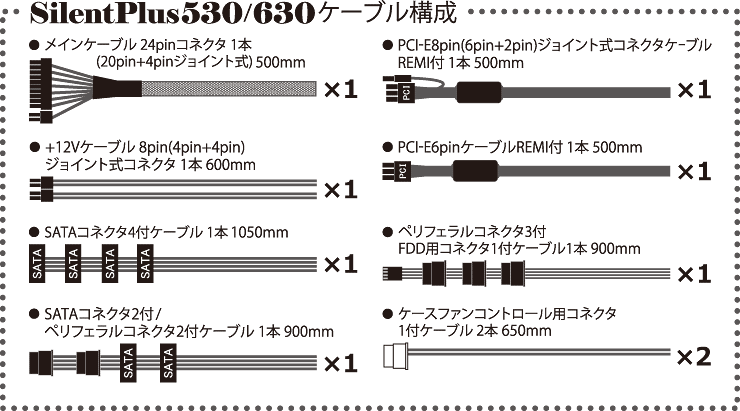

SilentPlueケーブル一覧

SilentPlus 530 ノイズ表
クリックすると大きな表が開きます

SilentPlus630ノイズ表
クリックすると大きな表が開きます
SilentPlus530/630コネクタ数一覧
メインケーブル24pin(20pin+4pinジョイント式)コネクタ x 1
+12Vケーブル8pin(4pin+4pinジョイント式)コネクタ x 1
PCI-Eコネクタ8pin(6pin+2pinジョイント式)コネクタ x 1
PCI-Eコネクタ6pinコネクタ x 1
SATAコネクタ x 6
ペリフェラルコネクタ x 5
FDD用コネクタ x 1
ケースFANコントロール用コネクタ(ペリフェラル) x 2

-
