SilentShort 仕様

仕様一覧

商品名	SilentShort330	SilentShort430	SilentShort530
電源規格	ATX 12V Ver2.3
定格出力 / MAX 出力	定格330W / MAX430W	定格430W / MAX530W	定格530W / MAX630W
+12Vライン管理	12V1～12V2
メインコネクタ	24pinコネクタ（+12V1ラインから供給）　本体直結
+12Vコネクタ（CPU用ライン）	4pinコネクタ	4pinコネクタ	4pin+4pinコネクタ
PCI-Eコネクタケーブル	6pinケーブル各1本	6pinケーブル各1本	8pin（6+2pinジョイント式）+ 6pinケーブル各1本
S-ATAコネクタ	3ヶ	4ヶ	6ヶ
ペリフェラルコネクタ/FDDコネクタ	3ヶ/1ヶ	3ヶ/1ヶ	6ヶ/2ヶ
ファンコントロールコネクタ	2ヶ / +12V1ラインから供給　約5V～12V(可変)で電力供給します
-5Vライン	無し
ケーブルその他	デバイス用ケーブルは本体直結45cｍ／各コネクタ間は15cm ファンコントロールコネクタ長は65cm
保護機能	過電流保護(OCP) ／過熱保護(OTP) ／過電圧保護(OVP)
安全規格
RoHS	適合品
保証期間	お買い上げ日より1年オーバークロックでの使用は、サポート対象外となります。
型番	TOP-330SS	TOP-430SS	TOP-530SS
JANコード	4947828202390	4947828202406	4947828202413

スペック表

商品名	ACinput	Wattage	3.3V	5V	12V1	12V2	-12V	5Vsb
SilenShort330	90-115V	Max.	20A	18A	20A	20A	0.3A	2.5A
		Combined Watt	120W		264W		3.6W	12.5W
			315W				15W
		Continue Watt	330W
		Max	430W

商品名	ACinput	Wattage	3.3V	5V	12V1	12V2	-12V	5Vsb
SilenShort430	90-115V	Max.	24A	20A	20A	20A	0.3A	2.5A
		Combined Watt	130W		336W		3.6W	12.5W
			415W				15W
		Continue Watt	430W
		Max	530W

商品名	ACinput	Wattage	3.3V	5V	12V1	12V2	-12V	5Vsb
SilenShort530	90-115V	Max.	24A	24A	20A	20A	0.5A	2.5A
		Combined Watt	130W		432W		6W	12.5W
			515W				15W
		Continue Watt	530W
		Max	630W

SilntPlus ケーブル・コネクタ構成 / ノイズ一覧表

・ケーブルは本体直結タイプ、各ケーブル長は、第一コネクタまでが４５cmになります。ケースファン用コネクタ長は６５cmです。
・各コネクタの間隔は１５cmです。
・コネクタは同一の規格の箇所に、向きを確認して正確に差し込んでご使用下さい。

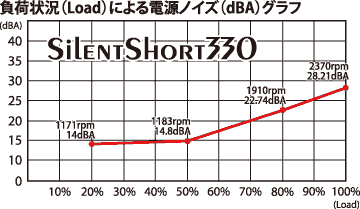

・ノイズ表は縦軸にdBA測定値を設定し、横軸にLoad（電源の消費電力）を設定しています。

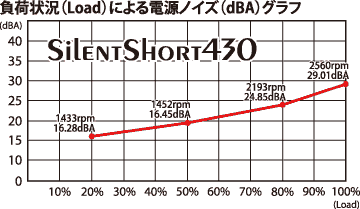

例えば、SilentShort430は定格430Wなので、Load50％時は消費電力215Wになります。
この時の電源FAN回転数は1452rpmでノイズは16.45dBAになります。

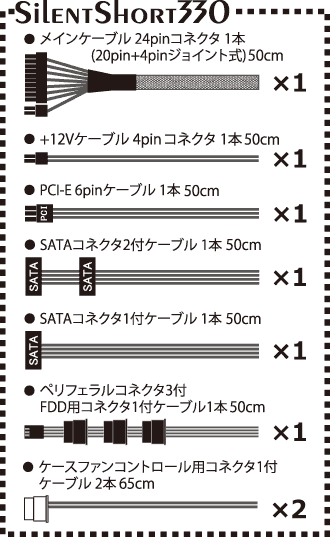

SilentShort 330コネクタ数
メインケーブル24pin(20pin+4pinジョイント式)コネクタ	x 1
+12Vケーブル4pinコネクタ	x 1
PCI-Eコネクタ6pinコネクタ	x 1
SATAコネクタ	x 3
ペリフェラルコネクタ	x 3
FDD用コネクタ	x 1
ケースFANコントロール用コネクタ（ペリフェラル）	x 2

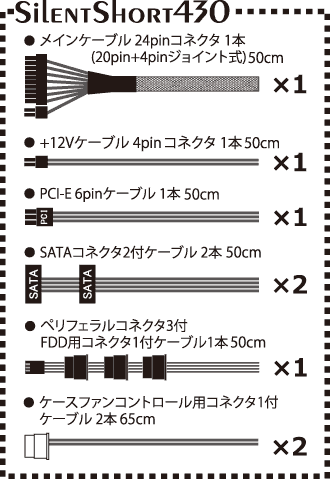

SilentShort 430コネクタ数
メインケーブル24pin(20pin+4pinジョイント式)コネクタ	x 1
+12Vケーブル4pinコネクタ	x 1
PCI-Eコネクタ6pinコネクタ	x 1
SATAコネクタ	x 4
ペリフェラルコネクタ	x 3
FDD用コネクタ	x 1
ケースFANコントロール用コネクタ（ペリフェラル）	x 2

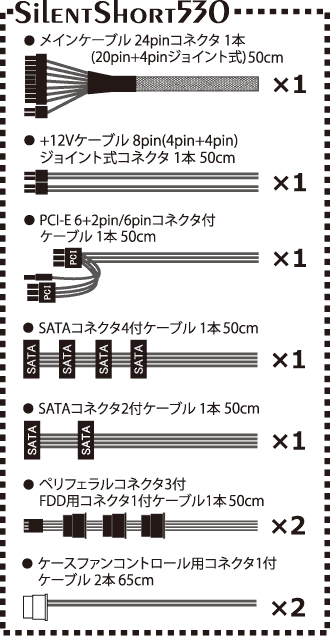

SilentShort 530コネクタ数
メインケーブル 24pin(20pin+4pinジョイント式)コネクタ	x 1
+12Vケーブル 8pin(4pin+4pin)ジョイント式コネクタ	x 1
PCI-Eコネクタ 8pin(6pin+2pinジョイント式)コネクタ	x 1
PCI-Eコネクタ 6pinコネクタ	x 1
SATAコネクタ	x 6
ペリフェラルコネクタ	x 6
FDD用コネクタ	x 2
ケースFANコントロール用コネクタ（ペリフェラル）	x 2
